Portfolio – Alcune delle attività realizzate
In questa sezione sono raccolte alcune attività tecniche svolte nel settore delle telecomunicazioni, in particolare interventi su impianti di reti mobili e analisi strumentali.
Analisi della capacità di una BTS in un complesso multifunzionale.
Analisi delle prestazioni di una BTS a seguito della realizzazione di un nuovo complesso di edifici ad uso uffici e sale cinema, nei pressi del Outlet di Castel Guelfo (BO), con l'obiettivo di verificare eventuali condizioni di congestione della rete in scenari ad elevata densità di traffico.
L'intervento è stato motivato dalla particolare criticità dell'area, che durante i periodi di saldi e nelle giornate di maggiore richiamo commerciale registra afflussi di pubblico superiori a 20.000 persone, con conseguente incremento della domanda di traffico radiomobile e del carico sulle risorse radiotelefoniche della BTS . La presenza del nuovo complesso rappresenta un ulteriore elemento di carico potenziale sulla rete, rendendo necessaria una valutazione preventiva della capacità della BTS e delle possibili condizioni di congestione nei diversi scenari di esercizio.
L'attività è stata condotta mediante una metodologia proprietaria, finalizzata alla valutazione del comportamento della cella sia in termini di capacità trasmissiva sia di gestione dei canali di controllo, con particolare attenzione alle dinamiche di allocazione delle risorse radio. L'analisi ha permesso di identificare condizioni di saturazione della cella nelle diverse fasi di carico, distinguendo le criticità legate all'utilizzo delle risorse dati (PDSCH) da quelle associate ai canali di segnalazione (PDCCH), evidenziando impatti sulla stabilità di accesso e sulla qualità del servizio percepita.
I risultati ottenuti hanno consentito di caratterizzare il comportamento della rete in condizioni di traffico intenso, fornendo elementi utili per interventi di ottimizzazione e miglioramento delle prestazioni complessive del sistema.
Il caso evidenzia scenari tipici di congestione in contesti ad alta concentrazione di utenti, dove la limitazione delle risorse di controllo può incidere in modo significativo sull'accessibilità e sulla continuità del servizio.

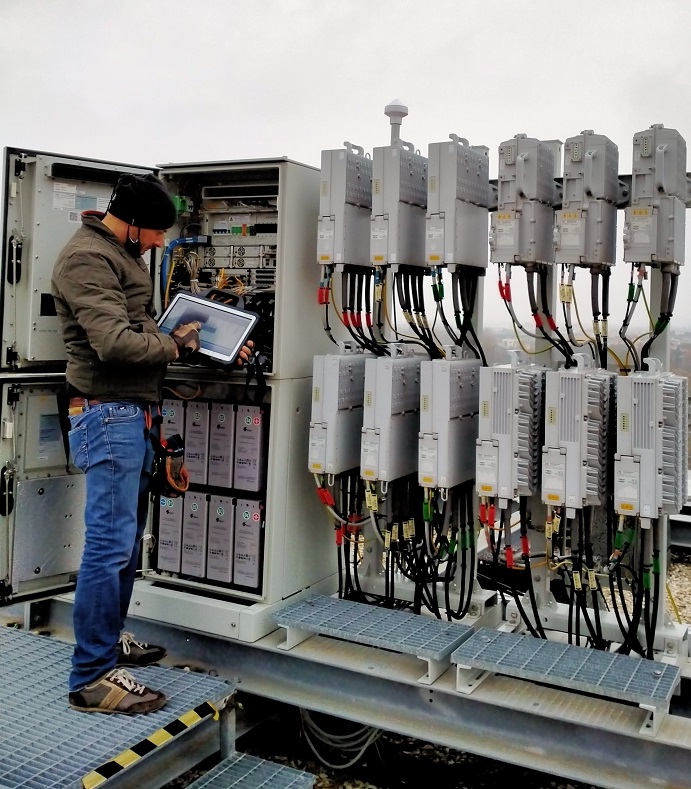

Attività su reti mobili
Interventi tecnici su infrastrutture di rete mobile (RAN), con operazioni su apparati e sistemi BTS e Small Cell.
Attività svolte:
Aggiornamento e sostituzione schede su BBU ZTE
Caricamento e gestione software di rete
Supporto ad attività di ottimizzazione BTS
Interventi su reti LTE e aggiornamenti verso 5G
Aggiornamento software e attività tecnica su apparati BBU per ottimizzazione rete mobile
Rimodellazione e ottimizzazione di un sistema DAS esistente
Contesto
La progettazione originaria era stata eseguita mediante software di simulazione RF per la copertura indoor da parte di uno studio tecnico terzo. Le verifiche eseguite sul campo avevano evidenziato differenze tra il comportamento previsto in fase progettuale e la reale propagazione dei segnali radiotelefonici all'interno dell'edificio .
Problema riscontrato a seguito di misurazioni
Le misure strumentali hanno evidenziato un posizionamento non ottimale di alcune delle 25 antenne di distribuzione , con livelli di isolamento delle antenne donatrici inferiori agli obiettivi di progetto. Possibili effetti di auto-interferenza e degrado delle prestazioni.
Attività svolta
Campagna di misure RF e analisi dei segnali radiotelefonici in ambiente reale
Verifica dei livelli di segnale e isolamento tra antenne
Analisi critica del modello progettuale esistente
Confronto tra simulazione e misure reali
Rimodellazione del sistema con revisione del layout antenne
Soluzione adottata
Ottimizzazione della distribuzione delle antenne tramite:
Riposizionamento di alcuni punti radianti
Riduzione delle interferenze interne al sistema
Miglioramento dell'isolamento tra antenne
Allineamento tra simulazione e comportamento reale
Riposizionamento delle tre antenne donatrici outdoor
Risultato
Miglioramento della qualità del segnale indoor
Riduzione delle interferenze
Maggiore stabilità della copertura
Impianto più efficiente e conforme agli obiettivi progettuali
Risoluzione Problema di Connettività Aziendale e Ottimizzazione Segnale
Arredoquattro Industrie S.p.A., azienda con sede a Budrio (BO), riscontrava problemi di copertura della rete mobile all'interno del capannone produttivo e dell'edificio tecnico dedicato alla progettazione. Le principali criticità erano interruzioni del segnale, bassa qualità della connessione e difficoltà nel garantire prestazioni affidabili nelle aree operative più importanti.
L'azienda operava con una rete mobile condivisa per l'accesso alla connessione, ma l'antenna donatrice esterna posizionata inizialmente non era ottimale per garantire una copertura uniforme e stabile all'interno della struttura.
Problema Riscontrato
Copertura segnale insufficiente in alcune aree chiave dell'edificio
Sovrapposizione tra celle LTE operanti sulla stessa portante (EARFCN), con presenza di molteplici PCI ricevibili nell'area di interesse.
Attività Svolta
-
Valutazione della posizione dell'antenna donatrice:

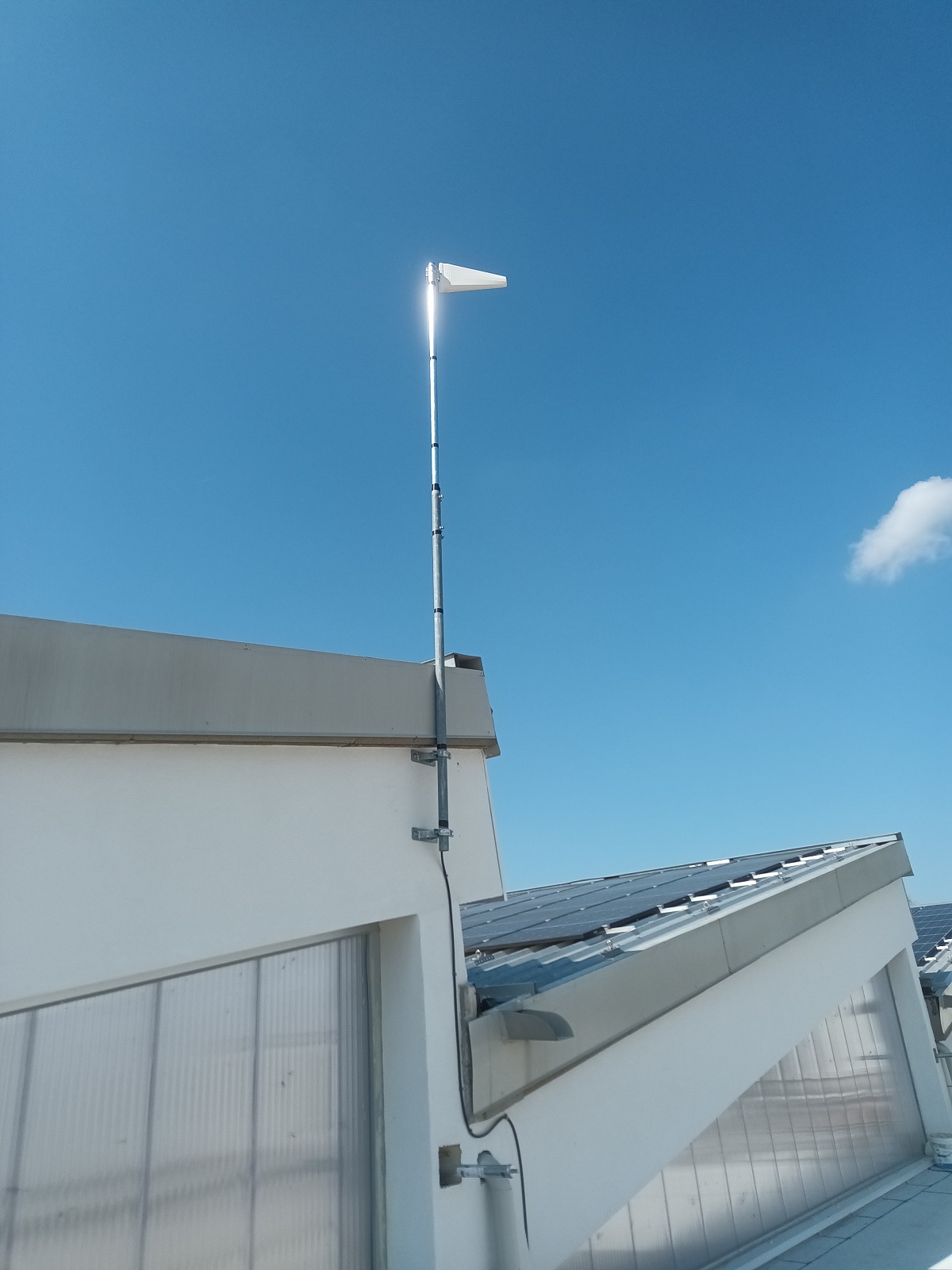

Dopo un'accurata analisi radiotelefonica dell'area di copertura e delle zone d'ombra , si è deciso di riposizionare l'antenna esterna in una posizione più strategica, in modo da ottimizzare la propagazione del segnale verso l'interno dell'edificio. -
Analisi della congestione della cella:
Tramite strumenti di analisi delle celle mobili, sono state monitorate le performance e il traffico della cella. - Verifica delle collisioni PCI: È stata effettuata un'analisi dei PCI (Physical Cell Identity) per identificare possibili collisioni tra celle. Le collisioni PCI sono un fattore critico nelle performance di una rete cellulare, poiché causano interferenze e problemi di connettività.
Soluzione Adottata
- Riposizionamento antenna esterna: Spostamento strategico dell'antenna donatrice per ottenere una distribuzione più uniforme del segnale all'interno dell'edificio.
- Riprogettazione della gestione delle celle: Ottimizzazione della gestione delle celle per bilanciare il traffico.
- È stata definita una strategia di ottimizzazione della configurazione radio finalizzata alla riduzione delle interferenze e al miglioramento della qualità del servizio.
Risultato
- Miglioramento della connettività interna: Le aree critiche dell'edificio hanno visto un aumento significativo della qualità del segnale e della velocità di connessione.
- Ottimizzazione delle risorse di rete: La gestione del traffico è migliorata.
- Maggiore stabilità: l'assenza di sovrapposizione tra celle LTE ha migliorato la stabilità della connessione, riducendo le interruzioni e migliorando l'affidabilità complessiva.

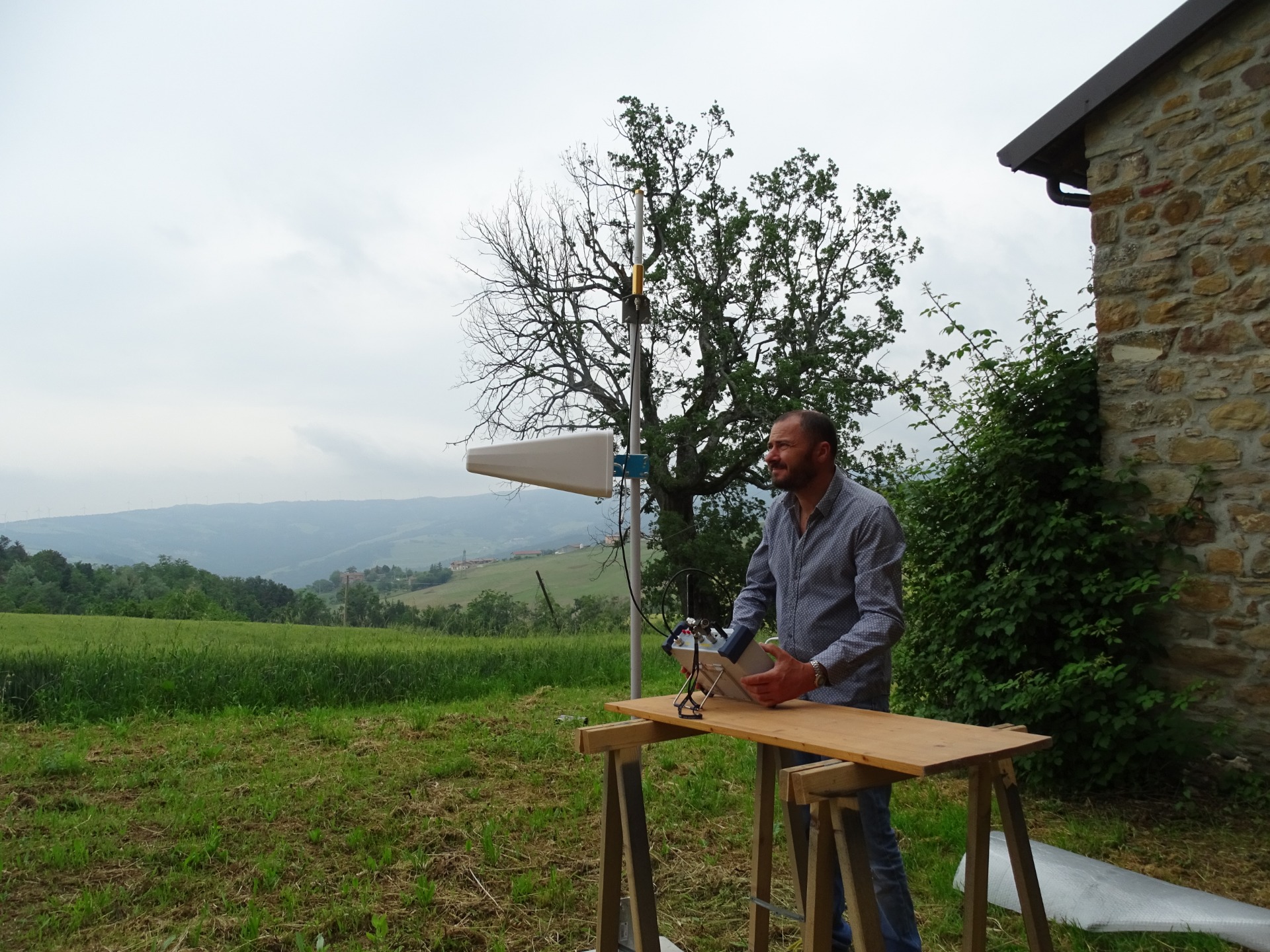

Ottimizzazione Segnale e analisi rete mobile per zone critiche.
A seguito di una richiesta da parte di una aziende nel comune di Pianoro (BO) , ho effettuato un rilievo stumentale su una BTS di rete cellulare. Il cliente ha segnalato problemi di connettività che influivano sulla qualità delle chiamate e sulla navigazione dati, specialmente in determinati punti dell'edificio al suo interno. L'intervento ha richiesto l'uso di strumenti avanzati per identificare e correggere le interferenze radio e ottimizzare la copertura del segnale del impianto DAS esistente.

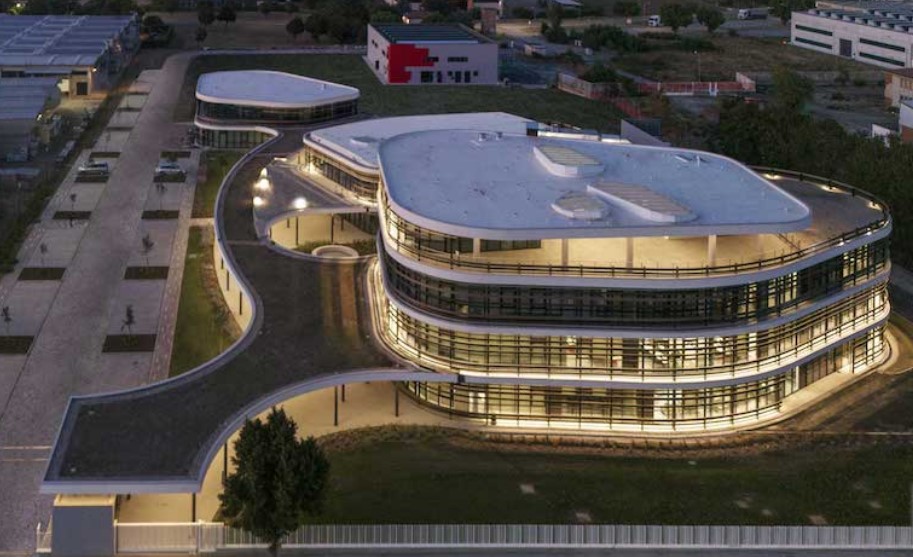

Studio di fattibilità DAS con analisi del segnale in edifici vetrati low-E presso il polo direzionale Coop reno.
L'edificio, caratterizzato da un'ampia presenza di superfici vetrate Low-E ad alta efficienza energetica, presentava una significativa attenuazione del segnale proveniente dalla rete mobile esterna.

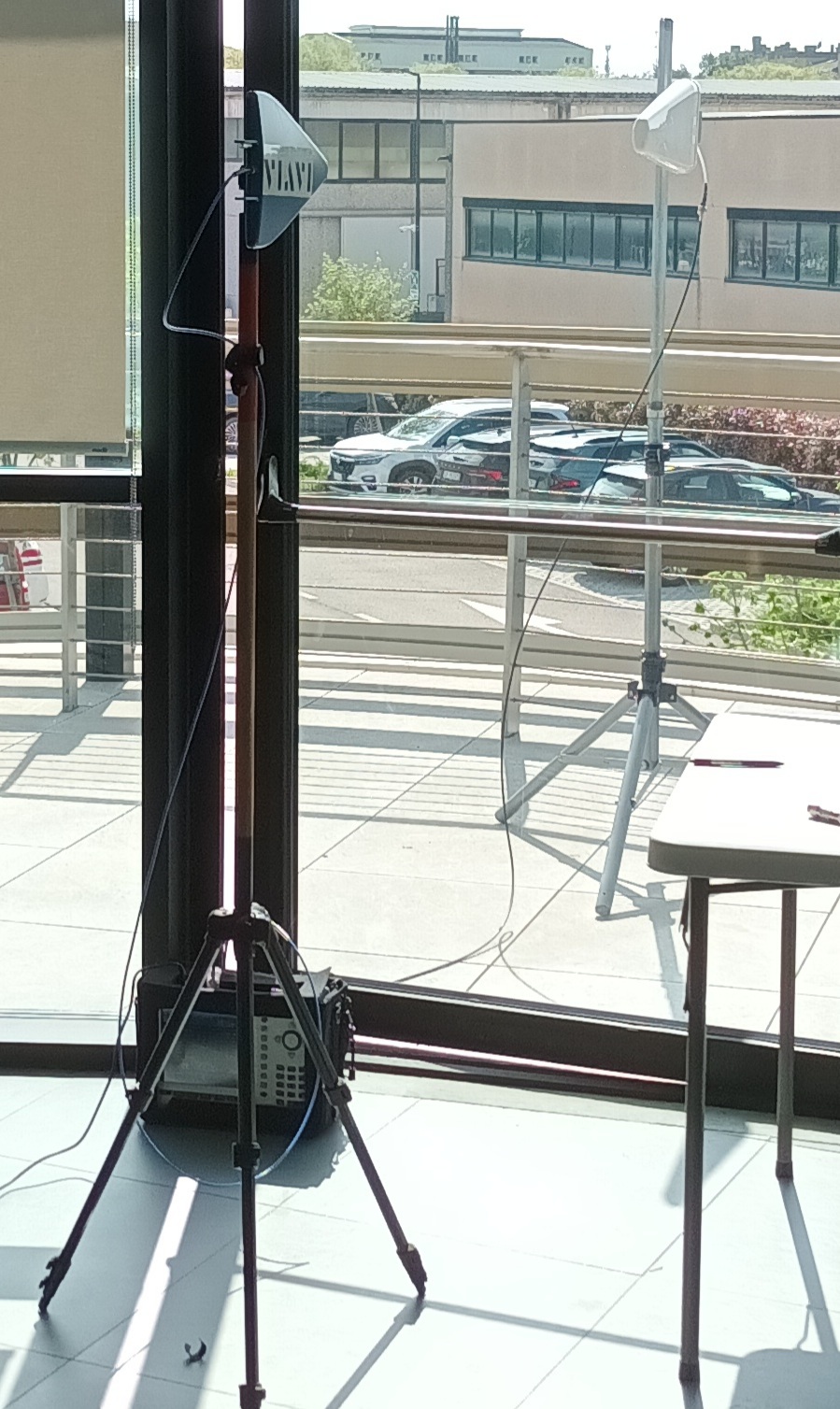

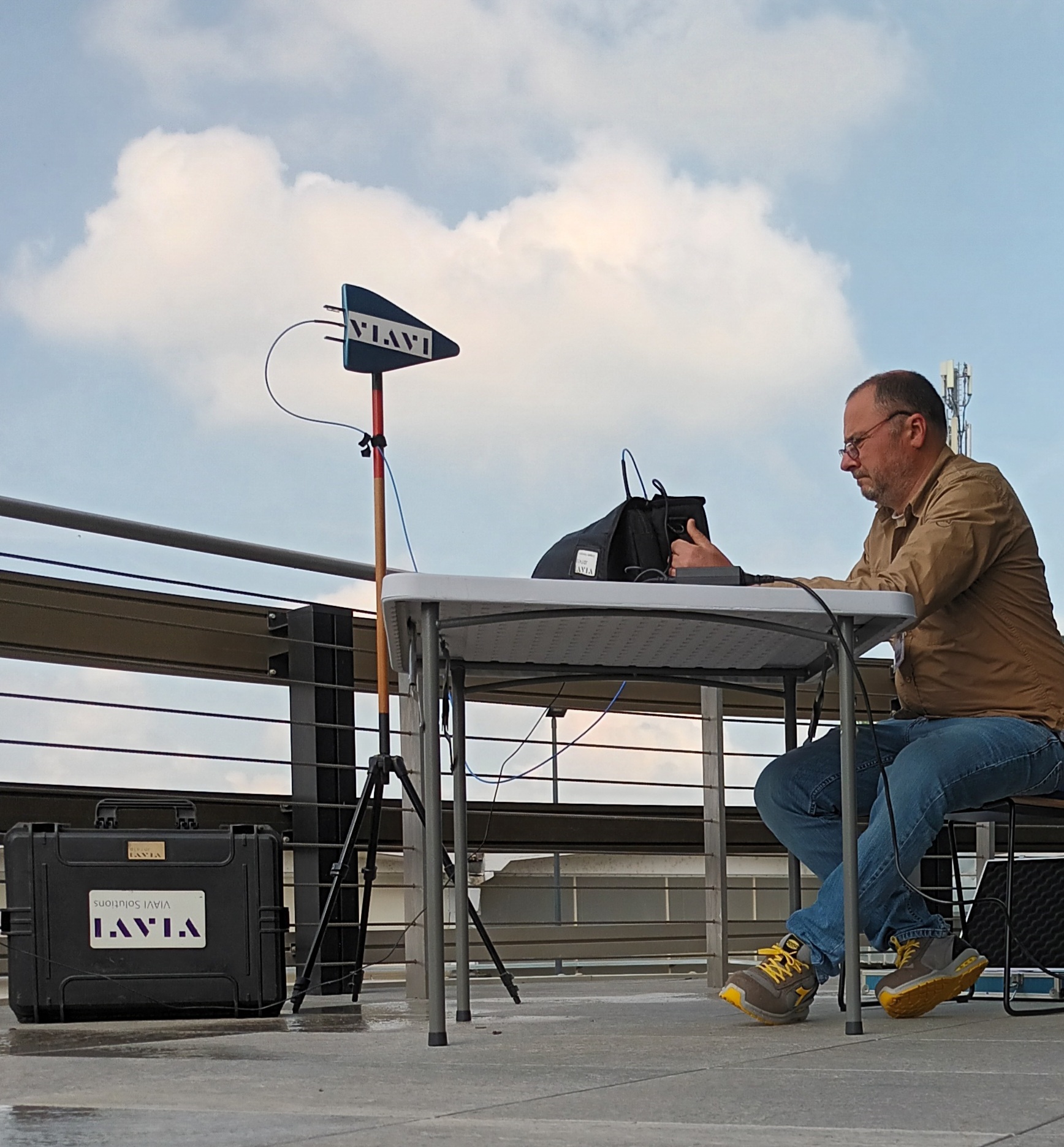

Mi è stata richiesta una valutazione di fattibilità di sistema DAS attraverso l'analisi dei segnali radiotelefonici in ambiente indoor, con studio della propagazione del segnale macro sull'intero spettro della telefonia mobile 4G, valutazione delle perdite introdotte dalle superfici vetrate Low-E, delle distorsioni e verifica della coesistenza elettromagnetica con la futura infrastruttura DAS, su progetto modellato in ambiente software.
Lo studio ha permesso di caratterizzare la penetrazione del segnale indoor, analizzandone la variabilità in funzione della frequenza e quantificando gli effetti di attenuazione e distorsione introdotti dalle superfici vetrate low-e nelle diverse zone dell'edificio.

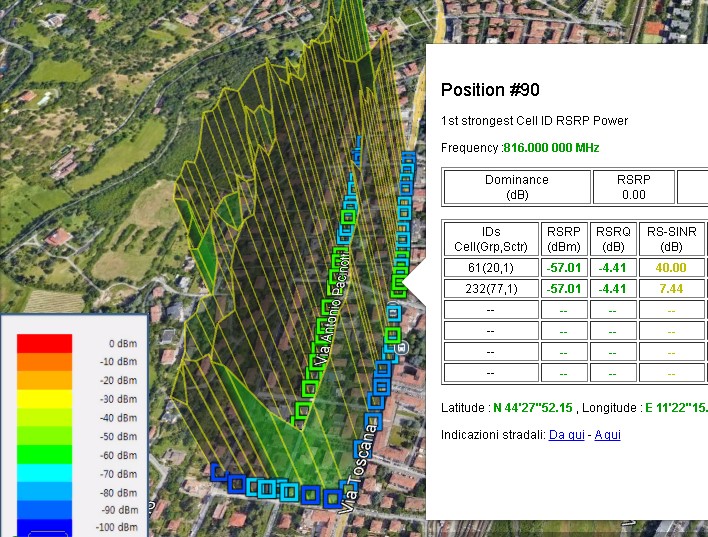

Analisi avanzata della copertura radiomobile mediante Drive Test e mappe 3D interattive

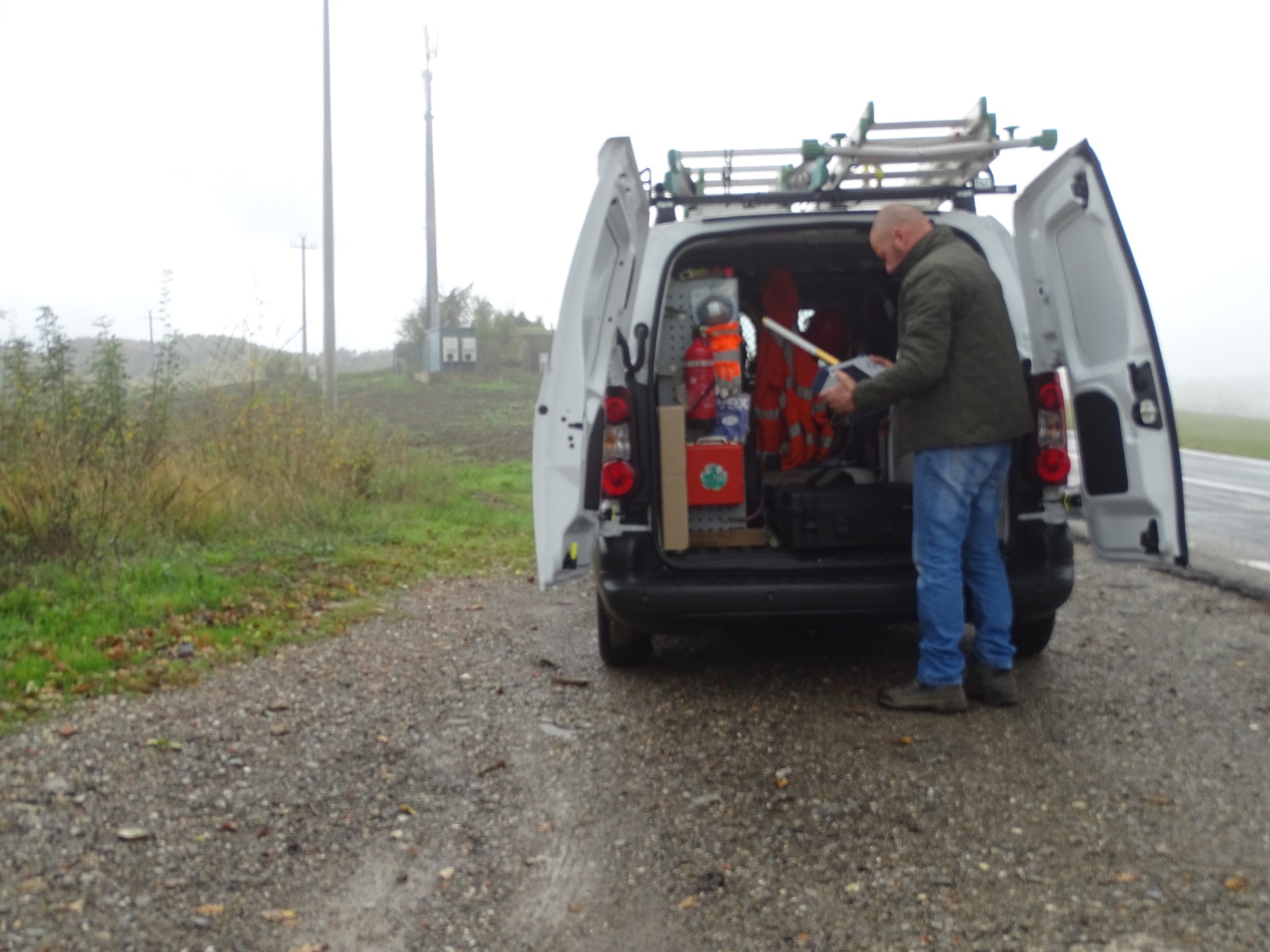

Attività di analisi della copertura radiomobile in ambiente urbano e collinare mediante campagne di misura in movimento (drive test), effettuate con sistema di acquisizione dati installato su veicolo munito di antenna esterna omnidirezionale, finalizzate alla caratterizzazione dei segnali radiotelefonici e alla valutazione della qualità della copertura RF.
Le misure, georeferenziate tramite GPS, sono state elaborate per la generazione di mappe di copertura basate su indicatori di cell dominance (PCI-based), RSRP, RSRQ e SINR, consentendo la valutazione della qualità del segnale e della sua distribuzione spaziale in scenari reali di propagazione.
In particolare, nelle aree collinari è stata osservata la ricezione simultanea di segnali provenienti da più stazioni radio base situate in ambiente urbano a valle, con conseguente assenza di una cella dominante stabile e condizioni di interferenza inter-cella dovute alla sovrapposizione delle coperture.
Tale scenario ha evidenziato variazioni significative del SINR e della qualità del canale radio, con impatto diretto sulla stabilità della selezione della serving cell e sulla continuità del servizio. Il caso evidenzia criticità tipiche di scenari di copertura sovrapposta tra cluster urbani e zone orograficamente elevate, rilevanti in fase di ottimizzazione e pianificazione radio.
Soluzione per garantire la copertura GSM nel vano ascensore per il telesoccorso wireless presso una RSA.
Durante l'installazione di un sistema di telesoccorso wireless per ascensore in una RSA, è emersa una criticità importante: il segnale GSM all'interno del vano ascensore era insufficiente per garantire una comunicazione affidabile. Anche all'esterno dell'edificio la copertura cellulare risultava molto debole, rendendo impossibile il corretto funzionamento del dispositivo di emergenza.
La soluzione
Dopo un sopralluogo tecnico e l'analisi della copertura radio, è stato progettato un sistema dedicato per distribuire il segnale cellulare lungo tutta la corsa dell'ascensore. L'intervento ha previsto l'installazione di:
- antenna esterna ad alto guadagno per la ricezione del segnale GSM;
- amplificatore professionale per la rigenerazione del segnale;

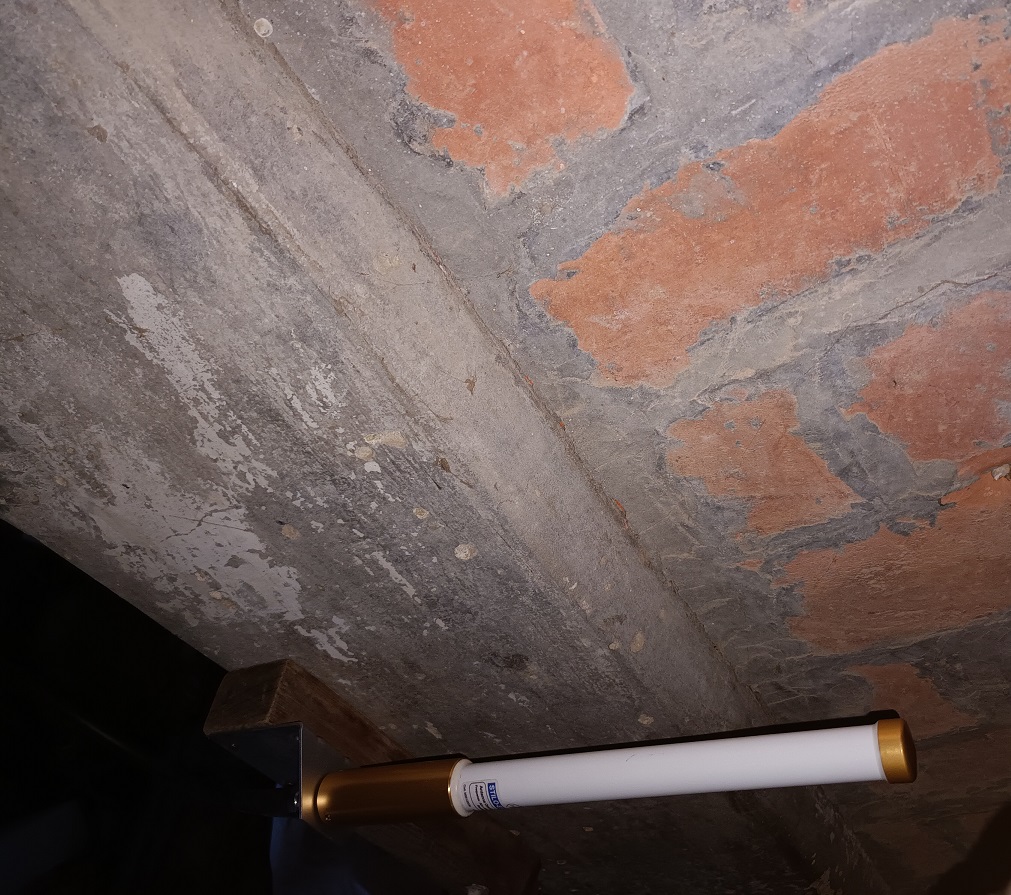

- antenne distribuite lungo la tromba dell'ascensore per garantire copertura continua dal locale macchine fino alla fossa.
Il risultato
La soluzione ha consentito di ottenere una copertura GSM stabile in tutto il vano ascensore, permettendo agli ascensoristi di installare e mettere in servizio il sistema di telesoccorso wireless nel rispetto dei requisiti operativi. Come beneficio aggiuntivo, il sistema ha esteso la copertura cellulare anche alle aree dell'abitazione, migliorando la qualità delle comunicazioni mobili all'interno dell'edificio.
NB-IoT nelle reti LTE: analisi dell'allocazione delle risorse radio nella banda di guardia
Report tecnico relativo a un'attività sperimentale di analisi delle reti NB-IoT LTE. Il documento raccoglie la metodologia adottata, le misure effettuate e i risultati ottenuti tramite strumentazione RF professionale.
L'attività ha avuto come obiettivo la verifica del comportamento reale di una rete NB-IoT LTE, attraverso la correlazione di dati acquisiti con differenti strumenti di misura, tra cui scanner IoT, analizzatore LTE e analizzatore di spettro.
Lo studio approfondisce le modalità con cui le risorse NB-IoT vengono allocate all'interno dello spettro LTE, con particolare attenzione alle implementazioni in cui il posizionamento della portante non risulta immediatamente identificabile attraverso le tradizionali rappresentazioni della griglia LTE.
L'analisi completa, comprensiva della descrizione delle misure, delle immagini acquisite e dell'interpretazione dei risultati sperimentali, è disponibile nell'articolo tecnico NB-IoT nelle reti LTE: analisi dell'allocazione delle risorse radio nella banda di guardia pubblicato nel blog tecnico.
Di seguito è disponibile il report tecnico in formato PDF.
